Waterdicht
Met IS lipafdichtingen zijn aansluitingen waterdicht uit te voeren tot 0,5 bar.
WATERDICHTE KABELTREKPUT

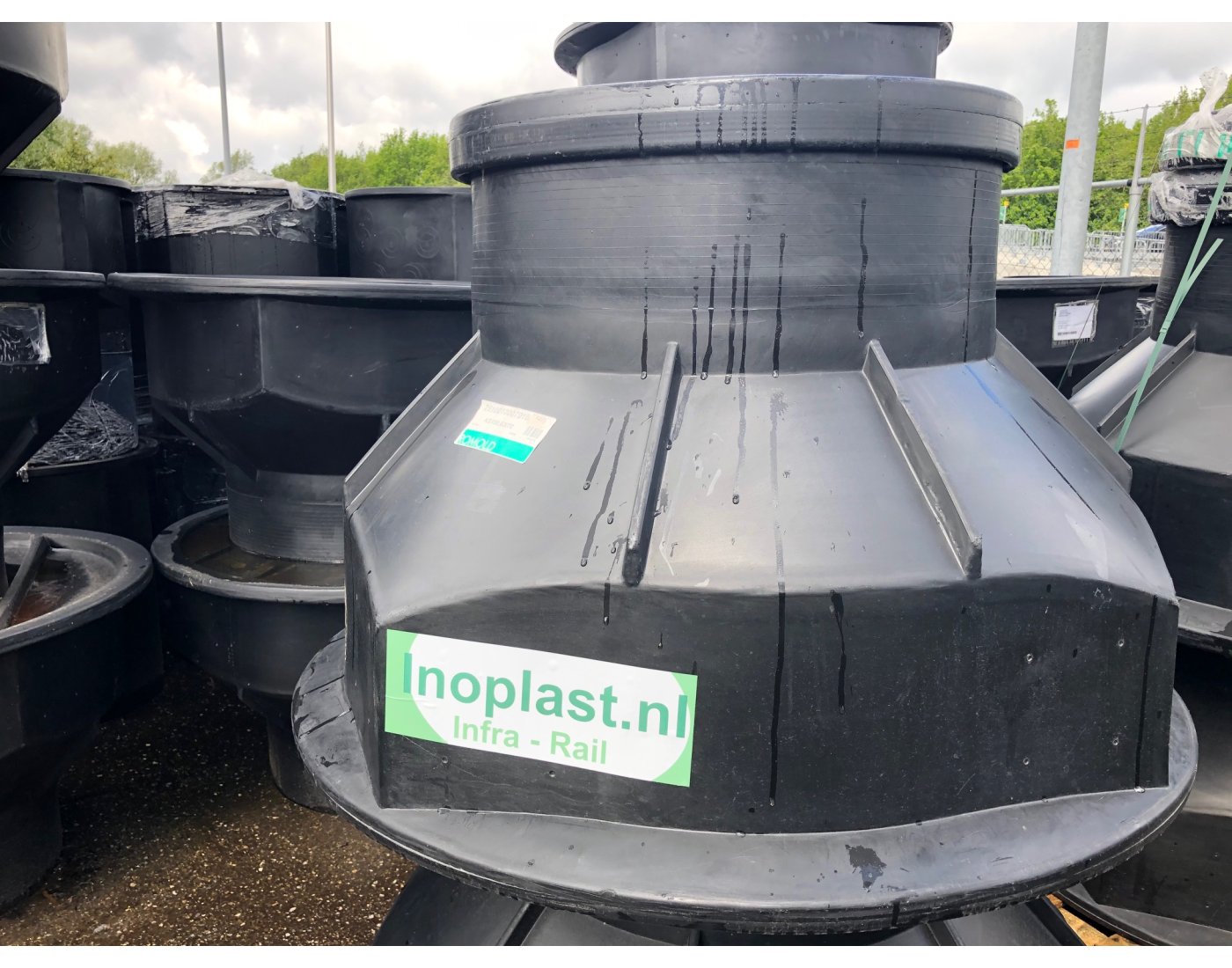

KS kabeltrekput
Ronde PE100 kabeltrekputten voor ondergrondse kabelnetten. Licht van gewicht, flexibel in hoogte en voorzien van waterdichte kabelinvoeren voor projecten waar grondwater en verkeersbelasting een rol spelen.
Waterdicht tot 0,5 barIS afdichtingen voor aansluitingen Ø32–200 mm
WAAROM KS
Compact, waterdicht en praktisch te verwerken
De KS-serie is bedoeld voor ondergrondse kabelnetwerken waar een waterdichte, robuuste en praktisch te installeren trekput nodig is.
Lichtgewicht
De kunststof put is eenvoudig te transporteren en handmatig te plaatsen.
Flexibel
Verschillende diameters en hoogtes; het mangat kan op locatie worden ingekort.
Tot D400
Passende dekseloplossingen volgens EN 124 voor lichte en zwaar belaste zones.
WATERDICHTE INVOERINGEN
De aansluiting bepaalt de waterdichtheid

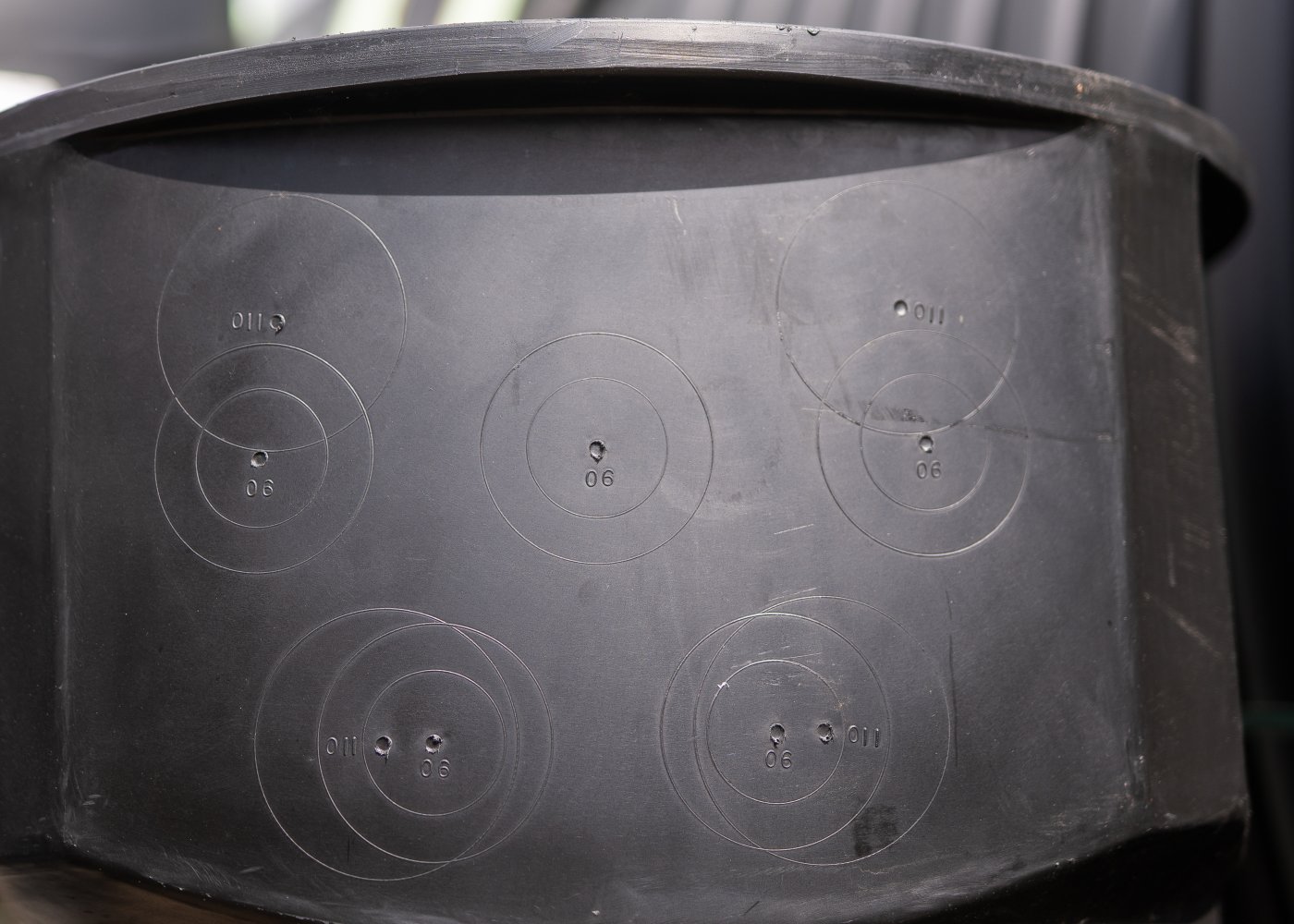

De invoerposities zijn op de mantel van de put aangegeven en kunnen op de gewenste plek worden geopend. Met de bijbehorende IS lipafdichtingen ontstaat een waterdichte aansluiting voor kabels en mantelbuizen.
Waterdicht tot 0,5 bar
Voor kabelnetwerken waar grondwater buiten de put moet blijven.
Ø32 tot Ø200 mm
Verschillende diameters voor kabels, mantelbuizen en beschermbuizen.
Invoer waar nodig
Openingen kunnen met een gatenboor op de gewenste positie worden aangebracht.

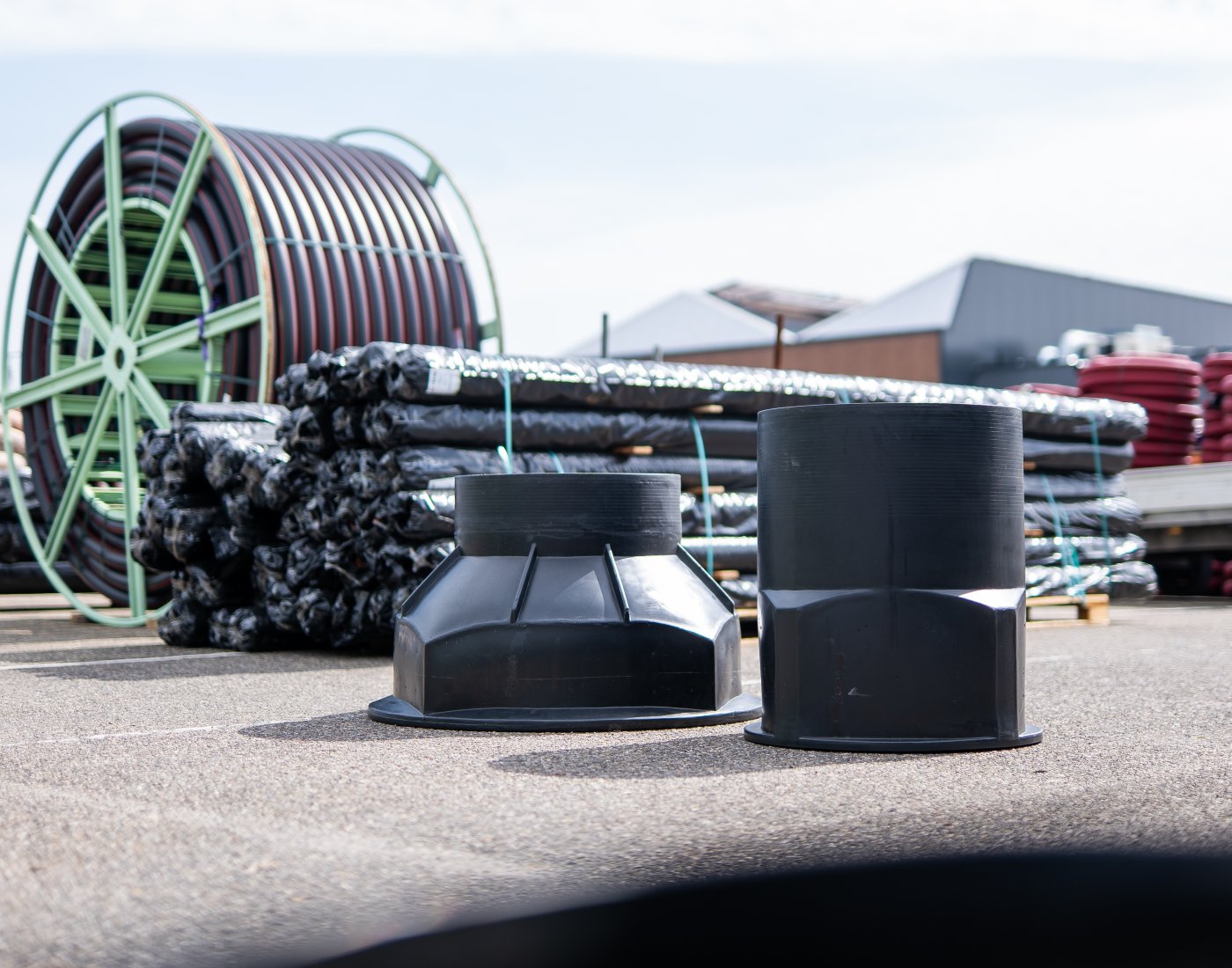

UITVOERINGEN
Welke KS-put past bij het project?
De KS-serie is leverbaar in verschillende diameters en bouwhoogtes. De maatvoering hieronder laat direct zien hoe groot de put is en hoeveel hoogte er op locatie nodig is.

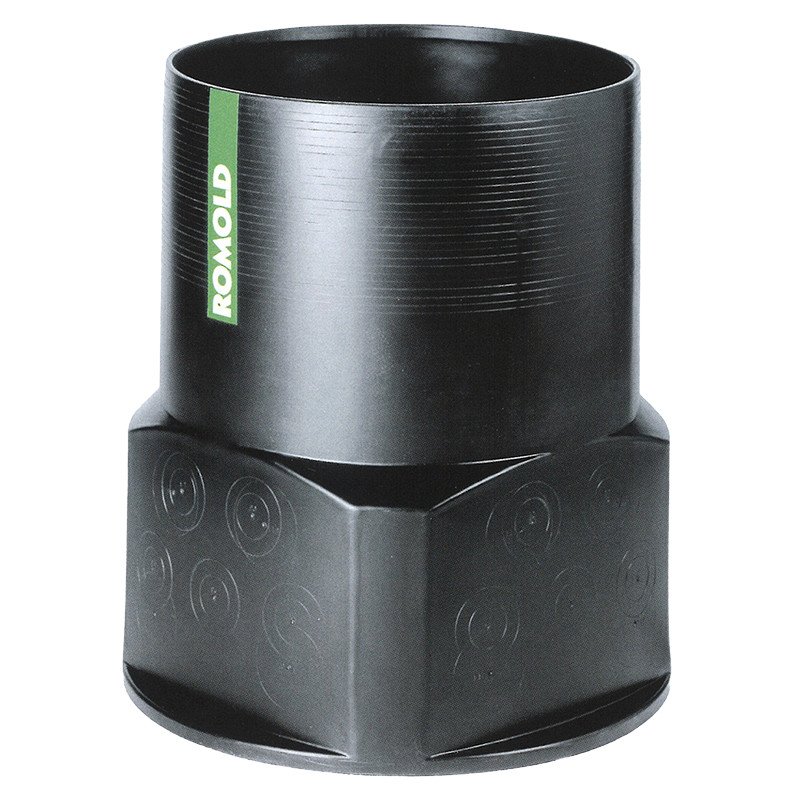

KS 63/80
Flexibele uitvoering
Putdiameter / opening Ø625 mm
Bouwhoogte 450–800 mm
Compacte uitvoering met variabele bouwhoogte voor projecten waar een kleinere putmaat volstaat.

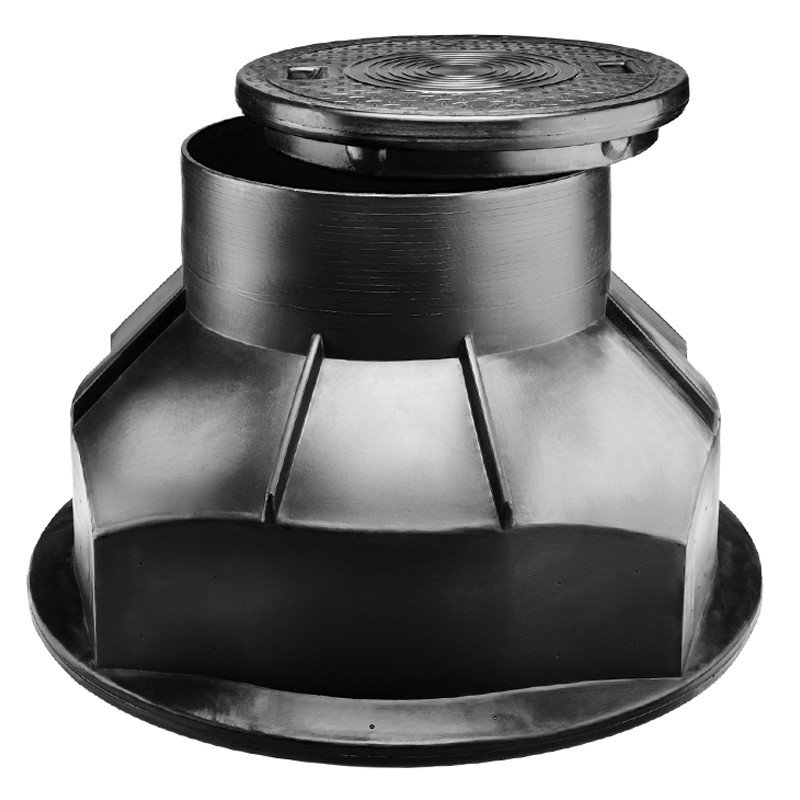

KS 100.63/70
Ruimere lage uitvoering
Putdiameter Ø1.000 mm
Toegangsopening Ø625 mm
Bouwhoogte 580–720 mm
Ruimere lage uitvoering met extra binnenruimte voor kabels, verbindingen en werkzaamheden in de put.
DEKSEL & BELASTING
Afgestemd op de locatie
Afhankelijk van de projectlocatie wordt een passende dekselklasse gekozen. De KS-serie kan worden gecombineerd met dekseloplossingen voor verschillende verkeersbelastingen.
A15 Voetgangerszones Voor locaties zonder verkeersbelasting, zoals voetpaden en groenstroken.
B125 Licht verkeer Voor onder andere parkeerterreinen, erven en vergelijkbare locaties met beperkte verkeersbelasting.
D400 Rijbanen & zwaar verkeer Voor toepassingen waar de put wordt opgenomen in een verkeersbelaste omgeving.
INSTALLATIE
Snel en praktisch op locatie
Door het lage gewicht is de KS kabeltrekput eenvoudig te verwerken. De installatie blijft overzichtelijk en vraagt geen zwaar hijsmaterieel.
1
Put plaatsen Plaats de put op een vlakke en stabiele ondergrond.
2
Invoeringen maken Breng de benodigde openingen aan en monteer de gekozen afdichtingen.
3
Aansluiten en aanvullen Sluit de kabelbescherming aan en verdicht rondom de put.
TOEPASSINGEN
Voor verschillende kabelnetwerken
Inzetbaar als kabelverzamelput, mofput of vertakkingsput binnen verschillende ondergrondse kabelnetwerken.
Rail Signalisatie, besturing en kabelroutes.
Energie Distributie en technische infrastructuur.
Data Bedrijventerreinen, havens en datanetwerken.
Industrie Gebouwen, fabrieksterreinen en technische installaties.
TECHNISCHE INFORMATIE
Documentatie
Productinformatie KS trekputten
Afmetingen, uitvoeringen, materiaal en technische specificaties.
Bekijk productinformatieInstallatie & afdichtingen
Instructies voor plaatsing, invoeringen en waterdichte afdichtingen.
Bekijk installatie-informatie
VEELGESTELDE VRAGEN
Veelgestelde vragen over KS kabeltrekputten
Tot welke druk zijn de kabelinvoeren waterdicht?
Met de bijbehorende IS lipafdichtingen kunnen de kabel- en mantelbuisinvoeren waterdicht worden uitgevoerd tot 0,5 bar.
Welke aansluitdiameters zijn mogelijk?
De invoeringen zijn geschikt voor aansluitdiameters van Ø32 tot Ø200 mm, afhankelijk van de gekozen afdichting en aansluiting.
Kunnen de invoeringen op locatie worden aangebracht?
Ja. De invoerposities zijn op de putwand aangegeven en kunnen op de gewenste positie worden geopend en voorzien van de passende afdichting.
Welke belastingsklassen zijn mogelijk?
Afhankelijk van de projectlocatie kan de KS kabeltrekput worden gecombineerd met dekseloplossingen in onder andere A15, B125 en D400.
Welke KS-uitvoering heb ik nodig?
De juiste uitvoering hangt onder andere af van de benodigde putdiameter, toegangsopening en beschikbare bouwhoogte. De KS 63/80 is een compacte uitvoering, terwijl de KS 100.63/70 meer binnenruimte biedt.
Zijn KS kabeltrekputten geschikt bij grondwater?
Ja. In combinatie met de juiste IS lipafdichtingen kunnen de invoeringen waterdicht worden uitgevoerd tot 0,5 bar, waardoor de put geschikt is voor situaties waar grondwater een rol speelt.
